YMD-I型低壓噴吹脈沖除塵器(袖袋壓力式倉頂收塵器)在一九八一年十月由冶金工業部安裝技術監察局組織論證并通過這項成果,肯定了YMD一型除塵器的低壓噴吹脈沖除塵器技術及其在應用上的結構形式和主要性能的合理性、性。
YMD-I型低壓噴吹脈沖除塵器(袖袋壓力式倉頂收塵器)工作原理:

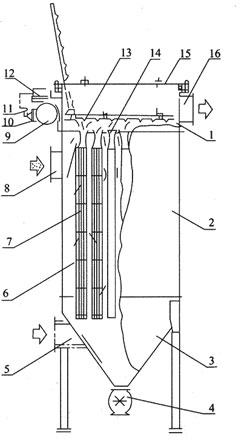

含塵氣體由進氣口8或5進入箱體,通過除塵濾袋7得以凈化,凈氣經文氏管14進入上箱體l,從排氣口16排出,濾袋外表面粉塵不斷增加,使除塵器阻力增大,為使設備阻力維護在 范圍,要 濾袋表面的灰塵,清灰時由控制儀12定期順序觸發各控制閥ll,開啟嵌入式脈沖閥10,使氣包9內壓縮空氣由噴吹管13上的噴嘴噴出(一次風),通過文氏管14誘導數倍于一次風的周圍空氣(二次風)進人濾袋,在瞬間產生振動波與逆向氣流,抖下粉塵,落入下箱體3,給排灰閥4排出機體。 在清灰過程中,每次噴吹的時間稱脈沖寬度,一般僅O.1—0.2秒,全部濾袋完成一個清灰循環的時間為脈沖周期。
YMD-I型低壓噴吹脈沖除塵器(袖袋壓力式倉頂收塵器)技術參數:
型 號 | 袋數 | 過濾面積 | 風 速 | 過濾風量 (米2/時) |
效率(%) | 外形尺寸 (長×寬×高) |
重 量 (公斤) |
YMD-28 | 28 | 21 | 2.5-3.5 | 3070-4300 | 99.5 | 3862×1480×756 | 926 |
YMD-28B | 28 | 21 | 2.5-3.5 | 3070-4300 | 99.5 | 3862×1480×756 | 642 |
YMD-42 | 42 | 31 | 2.5-3.5 | 4620-6470 | 99.5 | 3862×1480×1096 | 1150 |
YMD-56 | 56 | 41 | 2.5-3.5 | 6470-8630 | 99.5 | 3862×1480×1596 | 1368 |
YMD-70 | 70 | 52 | 2.5-3.5 | 7750-10800 | 99.5 | 3862×1480×1846 | 1520 |
YMD-84 | 84 | 62 | 2.5-3.5 | 9250-12900 | 99.5 | 3862×1480×2168 | 1768 |
YMD-112 | 112 | 82 | 2.5-3.5 | 12300-17000 | 99.5 | 3862×1480×3007 | 2440 |
YMD-140 | 140 | 102 | 2.5-3.5 | 15400-21600 | 99.5 | 3862×1480×3683 | 2760 |
YMD-168 | 168 | 120 | 2.5-3.5 | 18100-25900 | 99.5 | 3862×1480×4363 | 3200 |
